Скользящая опора

Скользящие опоры применяют в трубопроводах с ППУ-изоляцией для восприятия массы трубопровода и организации его расчетных перемещений при температурных деформациях. При подборе учитывают диаметр стальной трубы, наружный диаметр защитной оболочки, тип изоляционной конструкции ППУ-ПЭ или ППУ-ОЦ, схему прокладки, направление перемещений и требования проектной документации.

Скользящие опоры для трубопроводов в ППУ-изоляции

Скользящая опора поддерживает трубопровод и одновременно допускает предусмотренное проектом перемещение относительно строительной конструкции. В тепловых сетях такая возможность необходима из-за изменения длины стальной трубы при нагреве и охлаждении. Опора не устраняет температурные деформации, а работает как элемент расчетной схемы, в которой перемещения и усилия должны быть заранее учтены.

Для труб в пенополиуретановой изоляции конструкция опоры должна учитывать не только диаметр рабочей трубы, но и наружный размер теплоизоляционной оболочки. На странице представлены многочисленные исполнения, в обозначениях которых встречаются пары размеров, например 108/180, 108/200, 108/250, 133/200, 159/250, 1020/1200 и 1420/1600. Дополнительные индексы конкретной позиции следует сверять по карточке товара или чертежу.

Назначение подвижной опорной конструкции

Основная задача скользящей опоры — передавать вертикальную нагрузку от трубопровода на основание и при этом не блокировать расчетное горизонтальное перемещение. Это отличает ее от неподвижной опоры, которая фиксирует трубопровод в заданной точке и воспринимает усилия от температурных деформаций, давления и других нагрузок согласно проекту.

Скользящая опора не исключает температурные деформации: ее функция связана с контролируемой работой трубопровода при расчетных перемещениях.

Исполнения в каталоге

Пример обозначения	Рабочая труба / оболочка	Что необходимо уточнить
108/180	108 мм / 180 мм	тип оболочки, исполнение опоры, чертеж
108/200	108 мм / 200 мм	конструкцию ППУ и монтажные размеры
108/250	108 мм / 250 мм	наружный диаметр оболочки и вариант опоры
133/200	133 мм / 200 мм	проектное исполнение и комплектность
159/250	159 мм / 250 мм	размеры хомута и опорной части
1020/1200	1020 мм / 1200 мм	крупногабаритное исполнение и расчетные нагрузки
1420/1600	1420 мм / 1600 мм	проект, способ прокладки и монтажную схему

Числа в обозначении логично сопоставлять с диаметром стальной трубы и наружным диаметром защитной конструкции, однако полный код изделия может содержать дополнительные параметры. Значения типа .50 или .100 нельзя расшифровывать универсально без подтверждения документацией конкретной позиции.

Малые и средние диаметры

Для труб небольшого и среднего диаметра особенно важны точное соответствие хомута наружному размеру изолированной конструкции и отсутствие повреждения защитной оболочки. Размер опорной части и способ крепления выбирают по проекту, а не только по номинальному диаметру рабочей трубы.

Крупные диаметры

С увеличением диаметра растут масса трубопровода и нагрузки на опорные конструкции. Для исполнений порядка 1020/1200 и 1420/1600 необходимы проверка расчетной нагрузки, геометрии опорной поверхности, способа закрепления и доступности для монтажа. Такие параметры нельзя определять по каталожному названию без проектных данных.

Конструкция скользящей опоры по ГОСТ 30732-2020

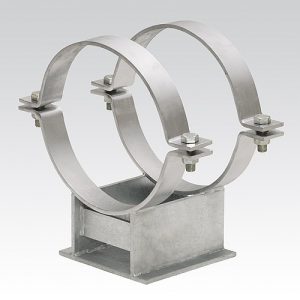

ГОСТ 30732-2020 предусматривает скользящие и направляющие опоры для стальных труб и фасонных изделий с тепловой изоляцией из пенополиуретана. В типовой конструкции используются изолированная труба, защитная оболочка, крепящие хомуты, резиновая прокладка и металлическая опорная часть.

Резиновая прокладка отделяет металлические элементы опоры от поверхности защитной конструкции и участвует в передаче нагрузки. Геометрия хомутов и опорной части должна соответствовать конкретному сочетанию диаметра трубы и оболочки. Самостоятельная замена размеров может привести к локальному сжатию или повреждению теплоизоляционной конструкции.

ППУ-ПЭ и ППУ-ОЦ: где применяются опоры

ППУ-изоляция может иметь защитную полиэтиленовую или оцинкованную оболочку в зависимости от способа прокладки. Полиэтиленовая оболочка применяется в конструкциях для подземной прокладки, а оцинкованная — для проходных каналов, тоннелей и надземных участков в пределах требований проекта и ГОСТ 30732-2020.

Скользящие опоры характерны прежде всего для тех участков, где трубопровод опирается на строительные конструкции и должен иметь возможность перемещаться. При подборе важно указать тип защитной оболочки, поскольку ее наружный диаметр, поверхность и условия контакта с опорой влияют на конструкцию узла.

Скользящая и направляющая опора: различия

Тип опоры	Свобода перемещения	Основная функция	Что задается проектом
Скользящая	допускает горизонтальное перемещение	поддерживает трубопровод и позволяет ему смещаться	направление и величина перемещения, шаг опор, нагрузки
Направляющая	допускает движение в заданном направлении и ограничивает боковое смещение	удерживает трассу в расчетной оси	направление движения, зазоры, усилия
Неподвижная	расчетное перемещение в точке фиксации исключается	фиксирует трубопровод и передает усилия на конструкцию	усилия, анкеровка, положение неподвижной точки

Тип опоры определяется расчетной схемой тепловой сети: неподвижные точки фиксируют участки, а скользящие и направляющие элементы обеспечивают предусмотренное движение трубы.

Отличие от неподвижной опоры

Неподвижная опора предназначена для жесткой фиксации трубопровода в расчетной точке. Она воспринимает продольные и другие усилия, предусмотренные проектом, и передает их на строительную конструкцию. Скользящая опора, наоборот, не должна произвольно блокировать температурное перемещение.

Поэтому заменить один тип другим без перерасчета нельзя. Даже если наружные размеры похожи, функциональная роль узла в тепловой сети различается принципиально.

Температурные перемещения трубопровода

Стальная труба изменяет длину при изменении температуры. В тепловой сети это учитывают естественной компенсацией трассы, компенсаторами, неподвижными точками и подвижными опорами. Фактическую величину перемещения определяют расчетом для всей системы.

Продольное перемещение

Продольное движение происходит вдоль оси трубопровода и является типичным для прямолинейных участков между неподвижными точками. Скользящая опора должна позволять это перемещение в пределах расчетной схемы и не создавать нежелательного защемления.

Поперечное перемещение

На поворотах, участках естественной компенсации и в сложных схемах могут возникать поперечные составляющие перемещения. В таких местах особенно важно правильно выбирать между свободно скользящей и направляющей опорой, поскольку чрезмерное боковое ограничение меняет распределение усилий.

ГОСТ 30732-2020

ГОСТ 30732-2020 является основным нормативным ориентиром для стальных труб и фасонных изделий с ППУ-изоляцией и защитной оболочкой, применяемых в тепловых сетях. Стандарт содержит требования к конструкции, материалам, контролю и отдельным элементам, включая скользящие и направляющие опоры.

В каталогах и старой документации может встречаться ссылка на ГОСТ 30732-2006. Для новых технических описаний следует ориентироваться на действующий ГОСТ 30732-2020 и проверять, по какой редакции фактически изготовлена конкретная поставляемая продукция.

Почему ГОСТ 14911-82 не является основным для тепловых сетей

ГОСТ 14911-82 регулирует подвижные опоры стальных технологических трубопроводов, но прямо не распространяется на трубопроводы тепловых сетей. Поэтому использовать его как основной стандарт для скользящих опор ППУ-теплопроводов некорректно.

Если в проекте или закупочной документации присутствует ссылка на ГОСТ 14911-82, необходимо проверить назначение трубопровода и область применения конкретной опоры. Для тепловых сетей в ППУ-изоляции приоритет имеет профильная нормативная база, включая ГОСТ 30732-2020 и требования проекта.

Расстояние между опорами и расчет нагрузки

Шаг между опорами нельзя назначать универсальным числом. Он зависит от наружного диаметра и массы трубопровода, толщины стенки, массы теплоносителя, теплоизоляции, возможных снеговых и ветровых воздействий при надземной прокладке, а также расчетной схемы трассы.

Проектировщик проверяет прогиб, напряжения, реакции опор и перемещения. Поэтому шаг нельзя автоматически увеличивать только потому, что трубопровод горячий.

Монтаж и крепление

При монтаже опору устанавливают в проектном положении и проверяют соответствие ее размера наружному диаметру изолированной трубы. Хомуты должны фиксировать конструкцию так, чтобы не повреждать защитную оболочку и теплоизоляционный слой.

Не следует добавлять универсальное требование о графитовой смазке для всех скользящих опор. Необходимость антифрикционных материалов, прокладок или дополнительных скользящих элементов определяется конструкцией конкретного узла, рабочим чертежом и инструкцией производителя.

После монтажа необходимо сохранить расчетные зазоры и свободу перемещения, не превращая подвижную опору в непредусмотренную неподвижную точку.

Как подобрать скользящую опору

Подбор начинают с проектных данных по трубопроводу. Необходимо определить наружный диаметр стальной трубы, тип и наружный диаметр защитной оболочки, способ прокладки, направление расчетного перемещения и тип требуемой опоры.

Основные критерии выбора:

диаметр стальной трубы;
наружный диаметр полиэтиленовой или оцинкованной оболочки;
тип ППУ-конструкции;
скользящее или направляющее исполнение;
способ прокладки;
расчетные вертикальные и горизонтальные нагрузки;
направление и величина перемещения;
требования ГОСТ 30732-2020 и проектной документации;
монтажные размеры;
количество изделий.

Если опора подбирается на замену существующей, желательно передать полное обозначение, чертеж узла и фактические размеры трубы с оболочкой.

Что указать в заявке

Исходные данные	Для чего нужны
Диаметр стальной трубы	подбор основной геометрии опоры
Наружный диаметр оболочки	выбор хомутов и опорной конструкции
ППУ-ПЭ или ППУ-ОЦ	учет типа защитной оболочки
Тип опоры	выбор скользящего или направляющего исполнения
Схема прокладки	проверка применимости конструкции
Расчетное перемещение	определение требуемой свободы движения
Нагрузки или проектный узел	проверка несущей способности
Норматив и чертеж	согласование исполнения
Количество	формирование потребности

При наличии проектной спецификации или узла установки их лучше приложить к заявке: это позволяет сопоставить не только диаметр, но и функциональное назначение опоры в конкретной тепловой сети.

Заказ скользящих опор

Скользящую опору для ППУ-трубопровода выбирают по диаметру рабочей трубы, наружному диаметру оболочки, типу изоляционной конструкции, проектным перемещениям и расчетной схеме. В каталоге «СтальЭнерго-96» представлены исполнения для различных сочетаний диаметров, включая малые, средние и крупные трубопроводы.

Для конкретной позиции можно направить запрос стоимости и уточнить обозначение, монтажные размеры, комплектность, норматив изготовления и доступную сопроводительную документацию.

Чтобы купить скользящую опору для тепловой сети, укажите диаметр стальной трубы и оболочки, ППУ-ПЭ или ППУ-ОЦ, тип опоры, способ прокладки, проектное перемещение и количество. Если изделие подбирается по проекту, приложите чертеж узла или спецификацию.
